Uputstvo za upotrebu UV Bio Cleaner-a
Sadržaj
1. Sastavni delovi UV Bio Cleaner-a
Tehnički podaci:
Napajanje uređaja: 230V ±10V 50-60Hz
Ukupna snaga uređaja: 130W
Snaga UV-C izvora: 2x55W
Snaga UV-C zračenja: 34W
Životni vek UV izvora: 8000h
Talasna dužina UV-C izvora: 253,8nm
Kapacitet sterilizacije: 40m3/h
Pokriva površinu od: 60m2
Visina: 1050 mm
Dužina i širina postolja: 270x280mm
Masa uređaja: 11kg
2. Upozorenja
Pre uključenja uređaja potrebno je da se detaljno upoznate sa uputstvom za upotrebu. Otklanjanje kvara, koji je nastao zbog nepravilnog priključenja ili upotrebe aparata, nije predmet garancije.
UV zračenje je štetno za kožu i oči!
Ne uključujte lampe da rade van uređaja i ne otvarajte uređaj sami
Opasnost od strujnog udara! Nemojte koristiti uređaj ako primetite bilo kakva oštećenja na napojnim kablu, prekidaču ili utikaču za priključenje napojnog kabla.Popravka uređaja i zamena UV cevi dozvoljena je samo ovlašćenim i obučenim licima uz odgovarajuće mere zaštite..
Pre uključenja uređaja potrebno je da se detaljno upoznate sa uputstvom za upotrebu. Otklanjanje kvara, koji je nastao zbog nepravilnog priključenja ili upotrebe aparata, nije predmet garancije.
UV zračenje je štetno za kožu i oči!
Ne uključujte lampe da rade van uređaja i ne otvarajte uređaj sami
Opasnost od strujnog udara! Nemojte koristiti uređaj ako primetite bilo kakva oštećenja na napojnim kablu, prekidaču ili utikaču za priključenje napojnog kabla.Popravka uređaja i zamena UV cevi dozvoljena je samo ovlašćenim i obučenim licima uz odgovarajuće mere zaštite..

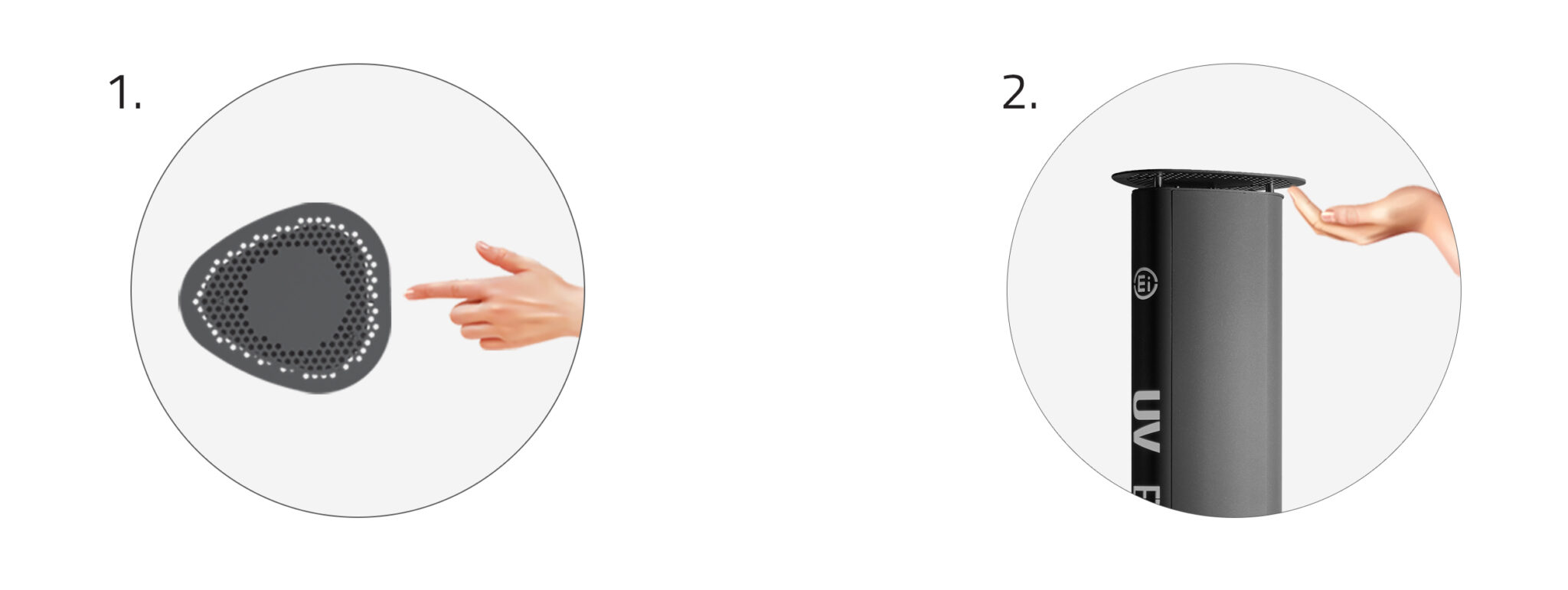

- Pri izvlačenju uređaja iz kutije ili manipulacijom u prostoru, uređaj držati za Raspršivač vazduha. ( slike 1. i 2. )
- UV Bio Cleaner postavite na ravnu, stabilnu i tvrdu podlogu i pre puštanja u rad proverite njegovu stabilnost.
- UV Bio Cleaner je namenjen za rad u zatvorenom prostoru. Izlaganje atmosferskim uticajima, kao što su padavine i povišena vlaga mogu izvazvati oštećenja uređaja koja ne podležu garanciji.
- Temperatura ambijenta pri kojoj će uređaj bezbedno raditi je 5-40 ⁰C pri relativnoj vlažnosti vazduha do 85%
- UV Bio Cleaner nije namenjen za rad u prostorima gde je prisutna povišena koncentracija industrijske ili metalne prašine u vazduhu. Rad u ovakvim uslovima može dovesti do taloženja prašine na cevima i ventilatoru i smanjenju efikasnosti uređaja ili njegovog pregorevanja.
- Nemojte pokrivati ovaj uređaj niti naslanjati zadnji usisnik uz predmete. Na ovaj način usporićete ili zaustaviti prinudnu cirkulaciju vazduha i na taj način smanjiti efikasnost sterilizacije.
- Uređaj nemojte prati ili potapati u vodu. Na ovaj način možete nepovratno uništiti uređaj i povećati rizik od strujnog udara.
- Fabrika pločica sa osnovnim podacima o uređaju nalazi se sa zadnje srane uređaja iznad usisnika za vazduh.
- Garancija uređaja ne obuhvata potrošni materijal, manja odstupanja u nijansi boje, povećanje buke koja je posledica starenja i estetske greške koje ne utiču na funkcionalnost i bezbednost uređaja.
- UV Bio Cleaner je izrađen u skladu sa svim propisanim bezbednosnim standardima i ne preporučujemo da ga bez adekvatnog nadzora koriste lica bez potrebnog znanja i iskustva.
Napomena: Zbog neprestanog razvoja i usavršavanja karakteristika uređaja, proizvođač zadržava pravo da izmeni proizvod bez prethodnih obaveštenja.
3. Namena uređaja
UV Bio Cleaner je dizajniran da smanji koncentraciju mikroorganizama u prostoru sterilizacijom vazduha UVC zracima.
Sterilizacija vazduha radi po principu izlaganja vazduha koji prolazi kroz uređaj, tačno definisanom snagom UV zraka, kako bi se na taj način prenela dovoljna energija za degeneraciju i uništenje mikroorganizama, kao što su virusi, bakterije, plesni i kvasci.
Uređaj iz prostorije uvlači vazduh, koji se izlaže UVC zracima u komori za sterilizaciju i tako sterilisan vraća nazad u prostoriju.
UV zračenje je prisutno samo u komori za sterilizaciju u unutrašnjosti uređaja i na taj način čini da se uređaj može bezbedno koristiti sve vreme u prisustvu ljudi i životinja.
Ozon može biti štetak ako je prisutan u većim količinama. UV Bio Cleaner koristi cevi koje ne proizvode ozon i na taj način omogućava bezbedan rad za sve vreme vašeg boravka u prostoru.
Uređaj je prvenstveno namenjen za prostore u kojima boravi ili kroz koji prolazi veći broj ljudi i gde je povećana koncentracija mikroorganizama kao što su:
• Ambulante, lekarske ordinacije, stomatološke ordinacije i apoteke
• Mikrobiološke i biohemijske laboratorije
• Obdaništa, predškolske i školske ustanove
• Teretane, fitnes centri i klubske prostorije
• Čekaonice u bankama ili poštama
• Restorani i kafići
• Holovi hotela, sale i svečane dvorane
• Druga mesta sa povećanom koncentracijom mikroorganizama.
- Visoka efikasnost redukcije mikroorganizama samo jednim prolaskom vazduha kroz uređaj omogućiće da osećate sigurno i da vaš posao radite bez ometanja ili menjanja navika.
4. Postavljanje i priključenje
Budite pažljivi da prilikom uklanjanja ambalaže oštrim predmetima ne oštetite kućište uređaja.
Pre uključenja UV Bio Cleaner-a potrebno je da se uređaj prilagodi sobnoj temperaturi.Ukoliko ste uređaj doneli iz hladnije prostorije, pre uključenja sačekajte bar jedan čas .
Budite pažljivi da prilikom uklanjanja ambalaže oštrim predmetima ne oštetite kućište uređaja.
Pre uključenja UV Bio Cleaner-a potrebno je da se uređaj prilagodi sobnoj temperaturi.Ukoliko ste uređaj doneli iz hladnije prostorije, pre uključenja sačekajte bar jedan čas .
- UV Bio Cleaner je upakovan u materijale koji nisu štetni za okolinu i koje je moguće bez opasnosti za okolinu preraditi (reciklirati), deponovati ili uništiti.
- U skladu sa tim, materijali su i odgovarajuće označeni.
- Pri izvlačenju uređaja iz kutije i njegovoj manipulaciji i seljenju, uređaj možete držati za gornji poklopac (raspršivač vazduha)
- UV Bio Cleaner postavite na ravnu, stabilnu i tvrdu podlogu i uključite napojni kabl u utičnicu sa zadnje strane uređaja. Pre uključenja proverite da li uređaj stoji stabilno.

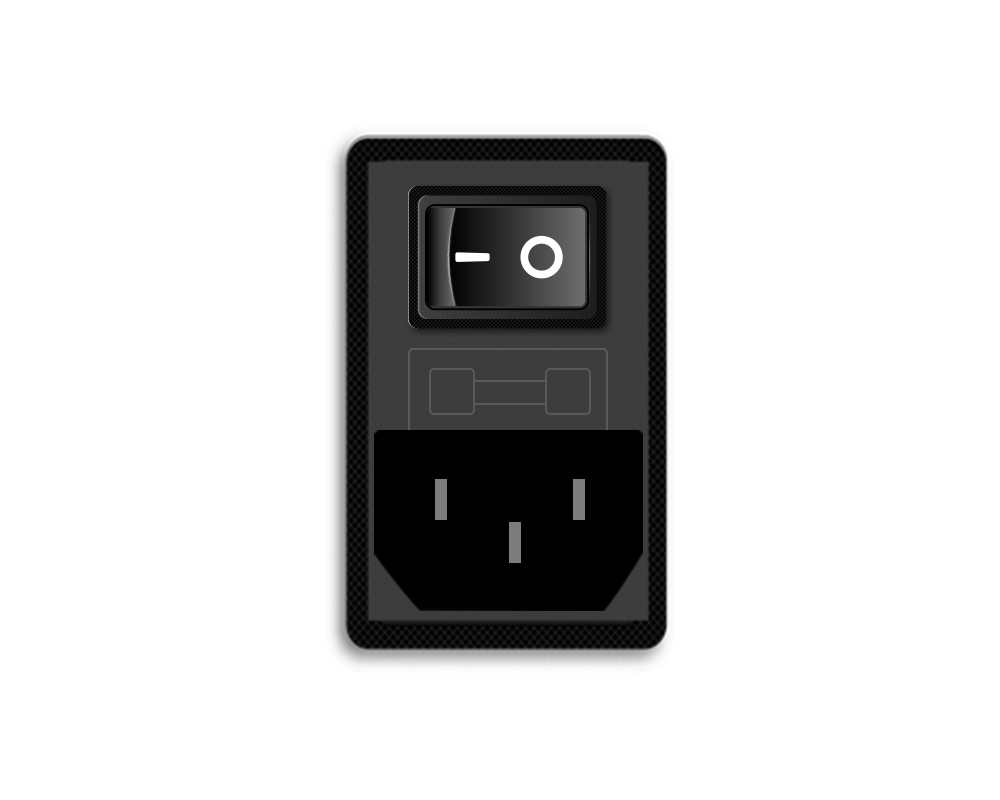

- Sa zadnje strane uređaja nalazi se IEC priključak za napojni kabl, zajedno sa prekidačem i osiguračem. Vizuelno proverite ispravnost napojnog kabla i priključite u IEC priključak.
Zatim uključite kabl u električnu mrežu i uključite prekidač.
5. Delovanje
UV Bio Cleaner je uređaj dizajniran da smanji koncentraciju mikroorganizama u prostoru sterilizacijom vazduha UVC zracima.
Na vrhu uređaja postoji aksijalni ventilator, koji svojim radom stvara podpritisak u uređaju i na tako uvlači vazduh iz prostorije. Vazduh u uređaj ulazi kroz proreze koji su na zadnjoj strani uređaja. Ovaj vazduh prolazi kroz donji mehanički UV filtar i ulazi u sterilizacionu komoru, gde je izložen zračenju dve UV lampe ( svaka snage 55W ). Takav vazduh iz komore izlazi kroz gornji mehanički UV filtar i preko ventilatora izlazi iz uređaja.
Na izlazu iz uređaja stvorena vazdušna struja se razbija raspršivačem kako u prostoriji ne bi došlo do turbulencija vazduha ili dodatnog podizanja prašine.
Namena mehaničkih UV filtara je da spreči UV zrake da izađu izvan sterilizacione komore.
Cevi koje se u uređaju koriste za generisanje UV zraka su „Ozone free“ odnosno dokazano ne proizvode gas Ozon. Ozon se javlja kao posledica UV zračenja i u većoj količini može biti štetan za žive organizme.
Kapacitet prečišćenja vazduha za nivo zračenja od 110W je maksimalnih 40m3/h. Ovo znači da je u proseku potrebno 1h da se steriliše sav vazduh iz prostorije površine 16m2. Preporuka je da se uređaj koristi za prostorije površine od maksimalno 60m2, odnosno vazduh u ovom prostoru će uređaj u proseku sterilisati sa nešto više od 3,5h.
Ukoliko je potrebno uređaj možete ostaviti i preko noći ili tokom radnog vremena kada niko ne boravi u prostoriji kako bi obezbedili da vazduh u prostoriji bude milrobiološki ispravan u željeno vreme.
6. Ograničenja u radu
Kako bi u svakom trenutku uređaj radio efikasno, neophodno je da UV cevi, njihovo napajanje i ventilator budu ispravni. Vek trajanja UV cevi, koje se koriste u uređaju, je 8.000 radnih sati. Posle 8.000 sati proizvođač više ne garantuje za učinak cevi jer, zbog starenja usled korišćenja, snaga UV zračenja opada, pa je rad uređaja sa ovakvim cevima gotovo beskoristan.
Kako bi mogli da garantujemo učinkovitost uređaja, UV Bio Cleaner poseduje ugrađen mikroprocesorski upravljački modul koji vodi računa o broju radnih sati lampi. Ovo će vam pomoći da ne morate da vodite računa kad je i koliko lampa radila već da UV cevi menjate kada je to stvarno neophodno.
Mikroprocesorski upravljački modul pri svakom uključenju uređaja na prednjem displeju prikaže koliko je ukupno sati lampa radila.
Prikaz broja radnih sati izgleda ovako:
0-2000h 1-0-1 (jednan treptaj displeja pre neprekidnog rada)
2000-4000h 1-0-1-0-1 (dva treptaja displeja pre neprekidnog rada)
4000-6000h 1-0-1-0-1-0-1 (tri treptaja displeja pre neprekidnog rada)
6000-7500h 1-0-1-0-1-0-1-0-1 (četiri treptaja displeja pre neprekidnog rada)
7500-8000h (neprekidno treperenje displeja f=1Hz; UV cevi i ventilator rade normalno )
>8000h (neprekidno treperenje displeja f=2Hz; UV cevi i ventilator su isključeni )
Važne informacije na displeju:Kada broj radnih sati lampi dostigne 7500, displej će se tokom rada uređaja neprekidno uključivati i isključivati u intervalima od jedne sekunde. Ovo znači da lampu treba što pre zameniti.
Kada broj radnih sati pređe 8000, kontrolni modul će isključiti lampu i ventilator. Displej će se naizmenično uključivati i isključivati u intervalima od pola sekunde. Ovo je znak da cevi više nisu u funkciji i da se ne može garantovati efikasna sterilizacija prostora.
Važne informacije na displeju:Kada broj radnih sati lampi dostigne 7500, displej će se tokom rada uređaja neprekidno uključivati i isključivati u intervalima od jedne sekunde. Ovo znači da lampu treba što pre zameniti.
Kada broj radnih sati pređe 8000, kontrolni modul će isključiti lampu i ventilator. Displej će se naizmenično uključivati i isključivati u intervalima od pola sekunde. Ovo je znak da cevi više nisu u funkciji i da se ne može garantovati efikasna sterilizacija prostora.
